PAH高压柱塞泵的结构与安装启动
纯水液压泵的发展总体来说经历了用油润滑和用纯水润滑的两个阶段，用油润滑主要以无锡产的高压柱塞泵为主，用纯水润滑主要以华中科技大学和浙江大学的PAH水液压高压柱塞泵为主。
由于油的润滑性比纯水要好很多，在新型材料及其加工手段尚未完全成熟之前，在纯水液压泵中，纯水仅作为能量和控制信号的压力载体，其轴承部位由用密封件与高压纯水隔绝开来的油来润滑，此时，泵一般为阀配流轴向柱塞式，柱塞与斜盘之间为点接触或线接触，其优点是泵的结构非常简单，性能稳定，可靠性好，成本低；缺点是体积大，重量较重，仅适合输出压力较低的场合，一般小于10MPa,因为在高压状态下，密封件磨损较快，密封效果下降，往往容易引起油和水的串通，而且柱塞的头部磨损也较快。
随着材料科学和加工技术的进步，陶瓷和高分子材料的性能已大大提高，加工和处理也较容易，元件的成本下降。此时，纯水液压泵使用纯水来润滑其所有的轴承部件，且多为端面配流轴向柱塞式，柱塞与斜盘之间为静压润滑或混合润滑的面接触。此时，泵的结构紧凑，体积小，重量轻，输出压力高，额定压力能达到16MPa，性能和可靠性也较好。

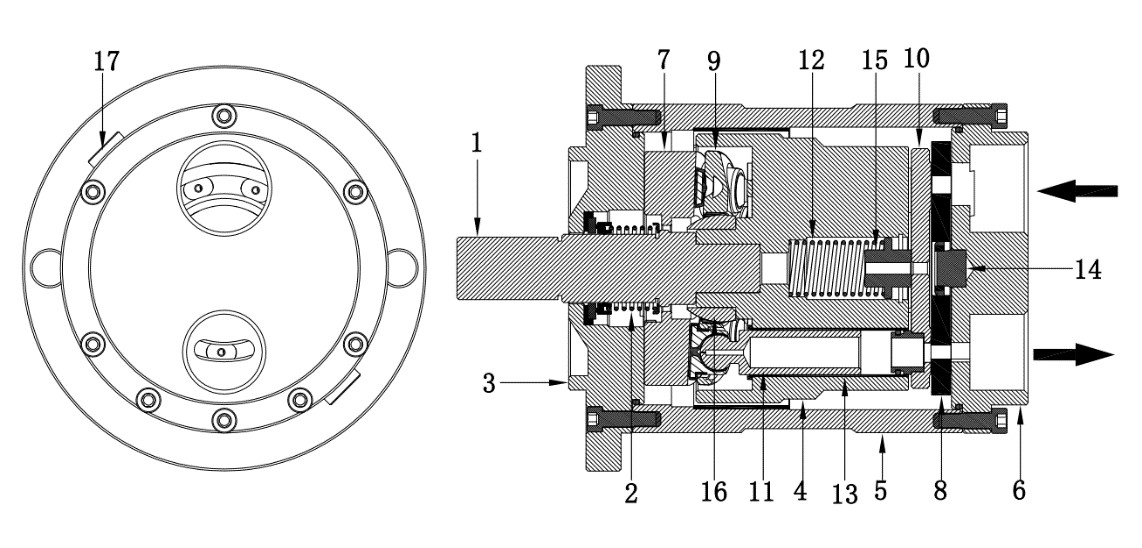

下面介绍下端面配流轴向柱塞泵的结构。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
高压柱塞泵的安装：

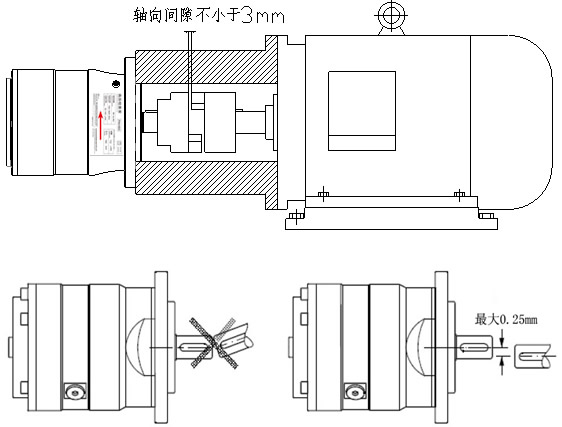

建议采用如下图所示的柔性联轴器连接电机与水泵，联轴器轴向间隙不小于3mm。
注意：水泵轴上任何形式的轴向力及径向力都将影响水泵的正常运行及性能，应尽量避免这些应力的产生。
泵的安装启动：
泵在安装使用中不允许有任何轴向负载
1. 将弹性联轴器安装于电机与泵的主轴上，保证联轴器与主轴平稳顺滑安装，不可用敲击方法使之安装完成。
2. 通过泵法兰盘上的螺栓将泵固定在电机架上，保证泵与电机同轴同心，切不可使泵与电机轴线呈倾斜交叉状态，否则极易造成泵损坏。
3. 泵安装完毕后，检查联轴器，保证：
- 泵联轴器与电机联轴器之间保留大约3MM间隙
- 泵联轴器底端与泵盖之间保留大于3MM的间隙
- 锁紧联轴器上的螺丝
- 联轴器只固定于轴上，静止或手动旋转时，不能与其他物体碰擦
4. 正确安装进出水口接头，管道。密封应采用O型圈或矩形垫片密封，不可用生料带。如采用胶水密封，需严格掌握胶水用量，不可超量使用。
5. 安装完毕后，在泵内充满水且保证水箱内足够水量，从泵两侧的排气孔将泵内空气排尽。建议，进行2次排气, 可点动后，再次排气，以确保完全排尽泵内空气。
6. 将出水管路打开，在无压的状态下用点动的方式启动水泵，观察泵的出水和声音是否有异常。
7. 若无其他异常，可进行正常工作。
